郑州餐厅设计师教你认识图纸中的电缆符号

郑州餐厅设计领域,施工图中最复杂的就是电路设计,因为后厨设备复杂,种类繁多,所以对配电的要求非常高。自然图纸就特别复杂,代号也比较繁多。别说普通客户看不懂,就连电工和设计师也是一知半解,往往都需要专业电气设计师的理论指导。那今天我们邀请郑州餐厅设计师来简单介绍一下郑州餐厅设计领域图纸中常用的一些电缆铺设方式和代号。小编整理如下,供大家参阅。

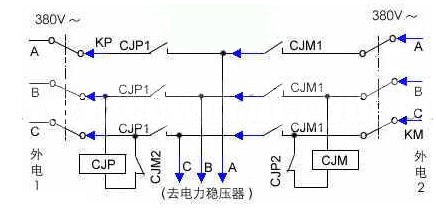

郑州餐厅设计师教你认识图纸中的电缆符号

线管代号及敷设方式
一、 线管的代号
SC:焊接钢管,TC:电线管,PC:硬质塑料管, CT:电缆桥架,CP:金属软管,SR钢线槽RC:水煤气管
二、导线敷设部位:
SR:沿钢索敷设,CLE:沿柱或跨柱敷设,WE:沿墙面敷设,CE:沿天棚面或顶棚面敷设
ACE:在能进入的吊顶在敷设,BC:暗敷设在梁内,CLC:暗敷设在柱子内,WC:暗敷设在墙内
FC:预埋在地面内,CC:暗敷设在顶板
中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定:
线路敷设方式标注:
穿焊接钢管敷设:SC
穿电线管敷设:MT
穿硬塑料管敷设:PC
穿阻燃半硬聚氯乙烯管敷设:FPC
电缆桥架敷设:CT
金属线槽敷设:MR
塑料线槽敷设:PR
用钢索敷设:M
穿聚氯乙烯塑料波纹电线管敷设:KPC
穿金属软管敷设:CP
直接埋设:DB
电缆沟敷设:TC
混凝土排管敷设:CE
导线敷设部位的标注
沿或跨梁(屋架)敷设:AB
暗敷在梁内:BC
沿或跨柱敷设:AC
暗敷设在柱内:CLC
沿墙面敷设:WS
暗敷设在墙内:WC
沿天棚或顶板面敷设:CE
暗敷设在屋面或顶板内:CC
吊顶内敷设:SCE
地板或地面下敷设:F
JDG--紧定式电线管,KBG--扣压式电线管
一,导线穿管表示
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二,导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪
SR-沿钢索
BE-沿屋架,梁
WE-沿墙明敷

当然了,这只是最常见的一部分,更深的这里就不列举了。虽然说是郑州餐厅设计领域的图纸,其实都是通用的,技多不压身,大家觉得呢?
